อธิบายพอร์ตสื่อสารของคอมพิวเตอร์

นาย ธีรพัจน์ วัฒนากร ชทค.1/1 เลขที่6 64301280006

อธิบายพอร์ตสื่อสารของคอมพิวเตอร์

1.PS/2 Keyboard Port และ Mouse Port

พอร์ต PS / 2 นั้นเป็นแบบกลมและมีการกำหนดค่าแบบ 6 พินอยู่ภายใน พอร์ต PS / 2 สีม่วงนั้นใช้สำหรับคีย์บอร์ดในขณะที่พอร์ต PS / 2 สีเขียวนั้นใช้สำหรับเมาส์ที่ใช้สำหรับการเชื่อมต่อคีย์บอร์ดและเมาส์ไปเข้ากันได้กับเครื่องคอมพิวเตอร์ของระบบคอมพิวเตอร์

ชื่อของมันมาจากระบบส่วนบุคคลของไอบีเอ็ม / 2 ( IBM Personal System/2 ) ชุดของคอมพิวเตอร์ส่วนบุคคล ถูกนำมาใช้ในปี 1987 นำการเชื่อมต่อเมาส์ PS /2 มาใช้แทนDE-9 RS-232 ที่เชื่อมต่อ "เมาส์อนุกรม" ในขณะที่ PS / 2 ขั้วต่อแป้นพิมพ์ใช้แทนขั้วต่อDIN 5 พิน/180° ขนาดใหญ่ที่ใช้ในIBMที่PC/ATออกแบบ.

ขาของ PS/2 Port

ขาที่1 ข้อมูล / Data

ขาที่2 ไม่เชื่อมต่อ

ขาที่3 กราวด์ / GND

ขาที่4 แหล่งจ่ายไฟ +5V DC ที่ 275mA / VCC

ขาที่5 สัญญาณนาฬิกา / +CLK

ขาที่6 ไม่เชื่อมต่อ

เมาส์ PS/2 มาตรฐานจะส่งอินเตอร์รัปต์ที่อัตราเริ่มต้น 100 Hz เมื่อมีข้อมูลที่จะส่งไปยังคอมพิวเตอร์ อย่างไรก็ตาม เมาส์และคีย์บอร์ด PS2 เป็นที่ชื่นชอบของนักเล่นเกมหลาย ๆ คน เนื่องจากมีเวลาในการตอบสนองเป็นศูนย์ผ่านพอร์ต ระบบปฏิบัติการไม่จำเป็นต้องมี "การสำรวจความคิดเห็น" อุปกรณ์จะแจ้ง OS เมื่อถึงเวลารับข้อมูล

2.Serial ATA Port

SATA ได้รับการประกาศในปี 2000 เพื่อมอบข้อได้เปรียบหลายประการเหนืออินเทอร์เฟซ PATA รุ่นก่อนหน้านี้เช่นขนาดสายเคเบิลและต้นทุนที่ลดลง

SATA หรือ Serial ATA (Advanced Technology Attachment) เป็นอินเทอร์เฟซสำหรับไดรฟ์รุ่นต่อไปตาม Parallel ATA (PATA) แบบดั้งเดิม

Serial ATA มีข้อได้เปรียบที่สำคัญแตกต่างจากรุ่นก่อน สายเคเบิลบางมากพร้อมตัวเชื่อมต่อ 7 ขาขนาดเล็ก พวกมันสามารถมีความยาวสูงสุด 3 ฟุต (1 เมตร) และสามารถเดินออกไปได้อย่างง่ายดายเพื่อหลีกเลี่ยงการไหลเวียนของอากาศภายในเคส SATA ยังมีความต้องการพลังงานที่ต่ำกว่ามากเพียง 250 mV

Serial Port คือ พอร์ตอนุกรม การเคลื่อนย้ายข้อมูลแบบอนุกรมนั้นเป็นการส่งข้อมูลครั้งละ 1 บิต

ขาของ SATA Port

ขาที่1 กราวด์ / GND

ขาที่2 A+ (ส่ง)

ขาที่3 A- (ส่ง)

ขาที่4 กราวด์ / GND

ขาที่5 B- (รับ)

ขาที่6 B+ (รับ)

ขาที่7 กราวด์ / GND

3.Parallel port

Parallel Port คือ พอร์ตหรือช่องทางการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์กับอุปกรณ์ภายนอกอื่นๆ โดยที่ Parallel Port สามารถเรียกได้หลายชื่อเช่น พอร์ตคู่ขนาน และ LPT Port หรือพอร์ท Printer เป็นต้น
Parallel Port มีลักษณะเป็นพอร์ตแบนๆแบบตัวเมีย มี 25 ช่องเสียบ มักติดตั้งอยู่ด้านหลังของเครื่องคอมพิวเตอร์ เป็นพอร์ตที่สามารถส่งข้อมูลแบบขนานที่มีขนาด 8 bit ออกไปยังอุปกรณ์ต่อพ่วงได้โดยตรง จึงสามารถส่งผ่านข้อมูลได้รวดเร็วมากกว่าแบบ Serial port หรือพอร์ตอนุกรม

Parallel Port นิยมใช้ต่อพ่วงกับเครื่องพิมพ์ (Printer) เป็นหลัก จึงนิยมเรียกว่า Printer port อีกทั้งนิยมใช้เป็นช่องเสียบสำหรับ Software Dongle ด้วยปัจจุบันคอมพิวเตอร์รุ่นๆใหม่มักไม่มี Parallel Port มาให้แล้ว

ขาสีเขียว มี 5 ขา คือ ขาแสดงค่าสถานะต่าง

ขาสีชมพู มี 8 ขา คือ ขาข้อมูล

ขาสีนำ้เงิน มี 4 ขา คือ ขาควบคุม

ขาสีดำ มี 8 ขา คือ ขากราวด์ / GND

4.VGA Port

VGA ย่อมาจาก Video Graphics Array เป็นคอนโทรลเลอร์ (Controller) มาตรฐานสำหรับแสดงผลภาพทางคอมพิวเตอร์ แบบอนาล็อก (Analog) และเป็นมาตรฐานสายสัญญาณภาพรุ่นแรกที่ใช้กันตั้งแต่ปี ค.ศ. 1987 ครับ

สำหรับพอร์ต VGA 15-Pin D-subminiature หรือเรียกสั้น ๆ ว่า D-sup จะมีทั้งหมด 15 พิน จะเป็นพอร์ตสีน้ำเงิน ที่เราคุ้นเคยกันนั่นล่ะครับ พอร์ต VGA ถือว่าเป็นพอร์ตและ สายจอคอม ที่นิยมใช้กันมากในสมัยก่อน จนถึงปัจจุบันก็ยังมีให้เห็นและใช้กันอยู่ แต่ด้วยความที่เป็น Analog เวลาใช้งานกับจอที่มีความละเอียดสูง ๆ อาจจะทำให้ภาพไม่คมชัด หากสังเกตดี ๆ แล้วจะรู้สึกได้ว่าภาพเคลื่อนไหวต่าง ๆ ที่เราเห็นนั้นจะเป็นคลื่น หรือเป็นเส้นครับ โดย VGA มี 2 แบบดังนี้

1.VGA

เป็นพอร์ตที่หลายคนคุ้นเคย และรู้จักกันดีอยุ่แล้ว เนื่องจากเป็นพอร์ตที่ใช้งานกันอย่างแพร่หลาย เป็นที่นิยมสูงในสมัยก่อน จนถึงปัจจุบัน ก็ยังมีจอภาพหลายรุ่น ที่รองรับพอร์ตและ สายจอคอม ชนิดอยู่

2.Mini-VGA

จะเป็นพอร์ตขนาดเล็กที่ย่อส่วนมาจาก พอร์ต VGA สีฟ้า ๆ ลงมาให้มีขนาดเล็ก ส่วนใหญ่จะย่อส่วนมาเพื่อให้สามารถติดตั้งลงบนอุปกรณ์ที่มีพื้นที่จำกัด ติดตั้งอยู่บนเครื่อง MacBook รุ่นเก่า หรือ Laptop บางรุ่น

ขา VGA Port

ขาที่1 ส่งสีแดงไปจอภาพ ขาที่2 ส่งสีเขียวไปจอภาพ

ขาที่3 ส่งสีนำ้เงินไปจอภาพ ขาที่4 ไม่เชื่อมต่อ

ขาที่5 การวด์ /GND ขาที่6 การวด์ /GND

ขาที่7 การวด์ /GND ขาที่8 การวด์ /GND

ขาที่9 การวด์ /GND ขาที่10 การวด์ /GND

ขาที่11 ไม่เชื่อมต่อ ขาที่12 ไม่เชื่อมต่อ

ขาที่13 H-SYND ขาที่14 V-SYNC

ขาที่15 ไม่เชื่อมต่อ

5.IEEE 1394 Port

เรียกอีกอย่างหนึ่งว่า FireWire (บริษัทโซนี่เรียกว่า I-Link) เป็นพอร์ตที่ใช้สำหรับอุปกรณ์ต่อพ่วงอีกชนิดหนึ่ง ซึ่งก็มีในเมนบอร์ดบางรุ่น พอร์ตนี้จะใช้สำหรับต่อพ่วงกับ สแกนเนอร์ กล้องดิจิตอลระดับไฮเอนด์ กล้องดิจิตอลวิดีโอ ฮาร์ดดิสก์ที่มีพอร์ตแบบ Firewire โดยส่วนใหญ่แล้วจะใช้ต่อกับ กล้องดิจิตอลวิดีโอ เนื่องจากการที่ สามารถควบคุมการทำงานของกล้องผ่านเครื่องคอมพิวเตอร์ได้โดยตรง

Port IEEE1394 เป็นคู่แข็งโดยตรงกับ Port USB ข้อได้เปรียบคือเป็น Port ที่มีการส่งถ่ายข้อมูลที่ความเร็วสูงกว่า Port USB มากกล่าวคือมีอัตราการส่งถ่ายข้อมูลที่ 400 Mb/sec เมื่อเทียบกับUSB ซึ่งมีความเร็ว 12 Mb/sec แต่เนื่องจากยังเป็นมาตราฐานใหม่อุปกรณ์ต่อพ่วงจึงยังมีน้อยที่มีในปัจจุบันได้แก่DV camcoder,Digital camera

IEEE 1394 นั้นถูกออกแบบให้เป็นบัสอนุกรมประสิทธิภาพสูง มีลักษณะการทำงานในการเชื่อมต่อกับอุปกรณ์ต่อพ่วงต่าง ๆ ที่จะใช้การต่อเชื่อมเป็นแบบอนุกรม ซึ่งถูกพัฒนาให้มีการส่งผ่านข้อมูลสูงถึง 800 Mbps โดยเรียกกันว่า IEEE 1394 , Fire Wire หรือ I-link ซึ่งเป็นชนิดเดียวกัน

ขา IEEE 1394

6-Pin 4-PIN

1 พลังงาน -30V

2 กราวด์ / GND

3 1 B- (ส่ง)

4 2 B+

5 3 A- (รับ)

6 4 A+ (รับ)

6.USB 2.0 Port

USB (Universal Seribal Bus) คือ ช่องทางการสื่อสารความเร็วสูงอีกชนิดหนึ่ง ใช้สำหรับต่อพ่วงอุปกรณ์อื่นๆ เข้ากับคอมพิวเตอร์ ไม่ว่าจะเป็น เครื่องพิมพ์ เมาส์ คีย์บอร์ด สแกนเนอร์ โมเด็ม และอื่นๆ ก็สามารถนำมาต่อเชื่อมเข้ากับ USB port นี้ได้ ลักษณะของ USB port จะเป็นช่องเสียบเหลี่ยมขนาดเล็ก ปกติจะติดตั้งไว้ด้านหลังของเครื่อง แต่คอมพิวเตอร์บางรุ่นก็ติดตั้งไว้ด้านหน้า เดิม USB รุ่นที่เราใช้กัน จะเป็นเวอร์ชั่น USB 1.1 ต่อมาได้มีการพัฒนาให้เป็นเวอร์ชั่น 2.0 ซึ่งจะทำงานในการรับ-ส่งข้อมูลได้สูงขึ้น

USB เวอร์ชั่น 2.0 รับ-ส่งข้อมูลด้วยความเร็ว 480 Mbps

7.RJ-45 LAN Port

       RJ - 45 (Registstered Jack) เป็นพอร์ตที่ใช้เชื่อต่อสาย LAN และสายโทรศัพย์ เพื่อการติดต่อสื่อสารสื่อสารผ่านเครือข่ายคอมพิวเตอร์ RJ-45 จะมีขนาดใหญ่กว่าตัวพอร์ตมีขา 8 เพื่อเชื่อมต่อกับสาย LAN
พอร์ต RJ-45 คือ หัวต่อที่ใช้กับสายสัญญาณเชื่อมเครือข่ายแบบสายคู่ตีเกลียว (สายUTP) ตัวผู้มี2ชนิดได้แก่
       1.หัวต่อตัวผู้ RJ-45 (หรือ RJ-45 connecter หรือ RJ-45 jack Plug) เป็นอุปกรณ์สำหรับใส่ที่ปลายสาย UTP มีลักษณะเป็นพลาสติกสี่เหลี่ยมคล้ายหัวต่อโทรสัพท์ มีช่องสำหรับเสียบสายที่ด้านหลัง ด้านล่างเรียบ ส่วนด้านบนมีตัวล็อก ถ้าหันหน้าเข้าด้านหน้าของหัวต่อหิน 1จะอยู่ทางซ้ายมือ ในขณะที่พิน8จะอยู่ทางขวามือ
       2.หัวต่อตัวเมีย RJ-45 (RJ-45 jack Face) มีลักษณะเป็นเบ้าเสียบสำหรับหัวต่อRJ-45 ตัวผู้ เมื่อมองจากด้านที่จะนำหัวต่อตัวผู้เสียบ พิน 8 จะอยู่ทางซ้าย ส่วนพิน 1 จะอยู่ทางขวาหัวต่อตัวเมียจะเป็นกล่องมีช่องสำหรับเสียบหัวต่อ ด้านในกล่องจะมีขั้วซึ้งจะเป็นส่วนที่เชื่อมกับสายนำสัญญาณ
พอร์ตเป็นช่องทางในการติดต่อสื่อสารระหว่างตัวคอมพิวเตอร์กับอุปกรณ์ภายนอกเสริมความสามารถให้คอมพิวเตอร์ โดยปกติพอร์ตจะอยู่ด้านหลังเครื่องคอมพิวเตอร์

หัว RJ-45

ขาของ RJ-45

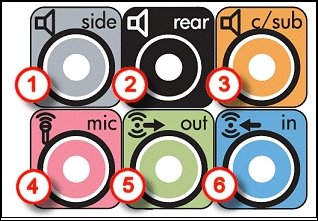

8.Side Speakers
เป็นช่อง Output แบบอนาล็อก สำหรับต่อไปยังเครื่องขยายเสียงของลำโพง Surround ของชุดโฮมเธียเตอร์์

9.Center / SubWoofer

Center / Subwoofer สีส้ม เป็นช่อง Output แบบอนาล็อก สำหรับต่อไปยังเครื่องขยายเสียงของลำโพงเซ็นเตอร์ และลำโพงซับวูเฟอร์ ของชุดโฮมเธียเตอร์

10.Rear Speakers

เป็นช่อง Output แบบอนาล็อก สำหรับต่อไปยังเครื่องขยายเสียงของลำโพง Surround คู่หลัง ของชุดโฮมเธียเตอร์

11.Microphone

ช่องนี้เป็นช่อง Input สำหรับเสียบไมโครโฟนโดยปกติแล้ว พวก Microphone Pre-Amp จะมีกำลังขยายพื้นฐานเฉลี่ยอยู่ที่ประมาณ 10dB ~ 20dB เป็นอัตราขยายเบื้องต้น แม้ว่าเราจะไม่ได้บิดขึ้นก็ตามครับ และอัตราขยายเต็มกำลังแบบบิดสุด ก็อาจจะได้มากถึง 90dB เลยทีเดียว

12. Line in

เป็นช่อง Input สำหรับต่อสัญญาณระดับ Line level แบบอนาล็อกเข้ามาเช่น สัญญาณเครื่องเล่นซีดี เครื่องเล่น mp3 หรือต่อจากมัลติเอฟเฟ็คสำหรับกีต้าร์เพื่อใช้ในการบันทึกเสียงเข้าไปยังโปรแกรมบันทึกเสียง

เราจะเห็นได้ว่าค่า Voltage ของ Line Level จะอยู่สูงกว่า Mic Level อยู่เยอะพอควรเลยครับ เลยทำให้ Line Input ไม่จำเป็นที่จะต้องมี Pre-Amp แต่อุปกรณ์ประเภทต่างๆ (ยกเว้น audio interface) ก็มักจะแถมอย่างอื่นมาให้ปรับระดับความดังของสัญญาณ Line Level แทน เจ้าสิ่งนั้นก็คือ Trim ครับ โดยที่ Trim ส่วนใหญ่จะสามารถทำได้ทั้ง cut และ boost มักจะอยู่ใน range ช่วง 10dB

13.Lind out

บนการ์ดเสียงคอมพิวเตอร์จะส่งสัญญาณให้ลำโพง,หูฟัง หรือ อุปกรณ์ส่งออกอื่นๆที่จะเชื่อมต่อกับคอมพิวเตอร์ถ่ายโอนเสียงสร้างจากคอมพิวเตอร์ไปยังอุปกรณ์เพื่อที่จะสามารถได้ยินเสียง
